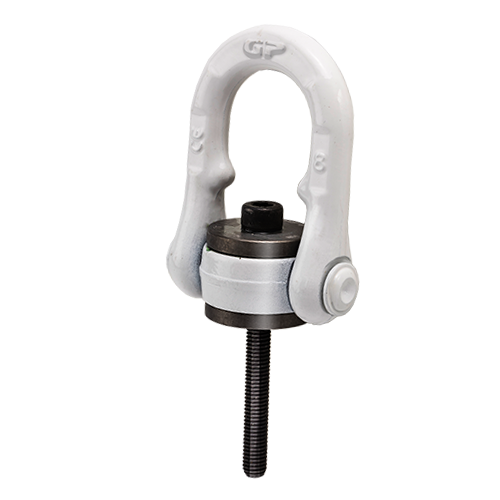

Otočný výklopný závěsný bod Green Pin ADAL s prodloužený závitem

Otočný a výklopný závěsný bod Green Pin ADAL pevnostní třídy G8 s prodlouženým závitem. Tento závěsný bod se může otáčet o 360° a třmen se může vyklápět o 180°. Jako standard má ISO metrický závit. Nosnost WLL vyražená na třmenu je stanovená pro nejméně příznivý případ, t. j. pro polohu třmenu 90° k podélné ose vázacího bodu. Minimální koeficient bezpečnosti je 5:1. Výklopný závěsný bodý Green Pin ADA je dostupný v nosnostech WLL 0,4 t. až 12.5 tZávěsný bod AL s metrickým závitem

Jakost G8

Koeficient bezpečnosti 5 : 1 (5xWLL)

Povrchchová úprava bílou barvou

Lze použít v rozsahu teplot -40°C až +200°C

Certifikáty EN 102 04-2.1, EN 102 04-2.2, EN 102 04-3.1, zkušební certifikát výrobce, CE prohlášení o shodě

0 Kč

Katalogové číslo	WLL	Torque	a	b	c	d	e	f	g	h	i	j	Hmotnost
Katalogové číslo	mm	nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
GPADA08L52	0,4	6,5	8	36	42	12	52	35	69	34	35	43	0.46
GPADA08L92	0,4	6,5	8	36	42	12	92	35	69	34	35	43	0.47
GPADA10L125	0,7	13	10	36	40	12	125	37	69	34	35	43	0.50
GPADA10L62	0,7	13	10	36	40	12	62	37	69	34	35	43	0.47
GPADA12L125	1	22	12	36	38	12	125	39	69	34	35	43	0.53
GPADA12L62	1	22	12	36	38	12	62	39	69	34	35	43	0.49
GPADA16L172	1,6	55	16	36	43	12	172	43	69	34	35	52	0.71
GPADA16L92	1,6	55	16	36	43	12	92	43	69	34	35	52	0.60
GPADA20L112	2,5	110	20	36	39	12	112	47	69	34	35	52	0.75
GPADA20L172	2,5	110	20	35	38	13	172	47	68	34	38	52	0.87
GPADA24L112	4	190	24	53	56	19	112	72	104	49	52	71	2.16
GPADA24L172	4	190	24	53	56	19	172	72	104	49	52	71	2.33
GPADA27L90	5	280	27	53	63	19	101	64	104	49	52	71	2.20
GPADA30L240	6,3	380	30	53	63	19	261	64	104	49	52	71	3.05
GPADA30L90	6,3	380	30	53	63	19	101	64	104	49	52	71	2.27
GPADA36L110	10	600	36	73	93	30	110	83	149	68	72	98	5.72
