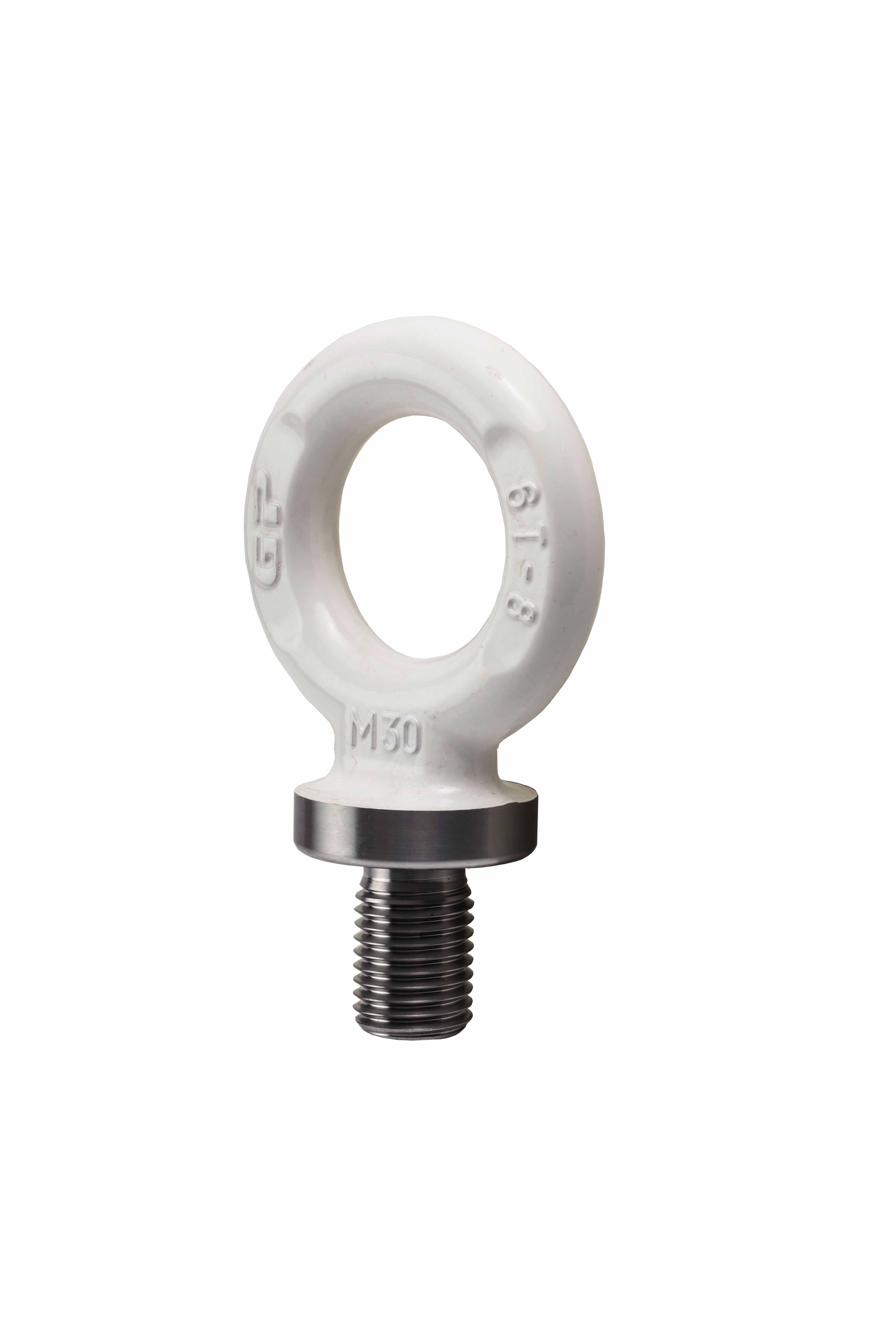

Závěsné oko Green Pin ALDIN, DIN 580

Green Pin závěsné oko DIN580 je zvedací oko třídy G8 s kratší délkou závitu v souladu s normou DIN580. Sortiment zvedacích ok z legované oceli zahrnuje standardně 22 různých velikostí ISO metrických závitů. K dispozici jsou také další speciální typy závitů, jako je UNC. WLL pro zvedací body jsou platné pouze pro zvedání v příme linii, ale lze je zatěžovat i šikmým tahem při zmenšení WLL. Na těle zvedacího oka jsou vyraženy nosnost WLL a značka CE. Bezpečnostní faktor je 5:1. Závěsné oko Green Pin ALDIN je dostupné v rozsahu s nosností WLL od 0,2 t do 36 t.

Závěsné oko ALDIN s metrickým závitem s délkou podle normy DIN 580

Jakost G8

Koeficient bezpečnosti 5 : 1 (5xWLL)

Povrchchová úprava bílou barvou

Lze použít v rozsahu teplot -40°C až +200°C

Certifikáty EN 102 04-2.1, EN 102 04-2.2, EN 102 04-3.1, zkušební certifikát výrobce, CE prohlášení o shodě

0 Kč

Katalogové číslo	WLL	a	b	c	d	e	f	g	Hmotnost
Katalogové číslo	t	mm	mm	mm	mm	mm	mm	mm	kg
GPAL06DIN	0,2	6	20	34	20	13	17	7	0.05
GPAL08DIN	0,4	8	20	34	20	13	17	7	0.05
GPAL10DIN	0,7	10	20	38	22	17	19	8	0.08
GPAL12DIN	1	12	25	47	27	21	23	10	0.13
GPAL14DIN	1,2	14	30	57	30	27	27	14	0.24
GPAL16DIN	1,5	16	36	63	35	27	31	14	0.34
GPAL18DIN	2	18	36	63	35	30	31	14	0.36
GPAL20DIN	2,5	20	40	72	40	30	34	16	0.52
GPAL22DIN	3	22	42	82	45	36	38	19	0.74
GPAL24DIN	4	24	55	95	55	36	40	20	1.00
GPAL27DIN	5	27	55	95	55	45	40	20	1.03
GPAL30DIN	6	30	60	108	60	45	51	24	1.66
GPAL33DIN	7	33	60	108	60	54	51	24	1.66
GPAL36DIN	8	36	65	118	68	54	48	25	2.03
GPAL39DIN	9	39	65	118	68	63	48	25	2.08
GPAL42DIN	10	42	70	142	80	63	61	31	3.37
GPAL45DIN	15	45	70	142	80	68	61	31	3.47
GPAL48DIN	18	48	95	181	97	68	69	42	7.17
GPAL52DIN	20	52	95	181	97	78	69	42	7.53
GPAL56DIN	25	56	95	181	97	78	69	42	7.52
GPAL60DIN	30	60	95	181	97	90	69	42	7.78
GPAL64DIN	36	64	95	181	97	90	69	42	8.42
