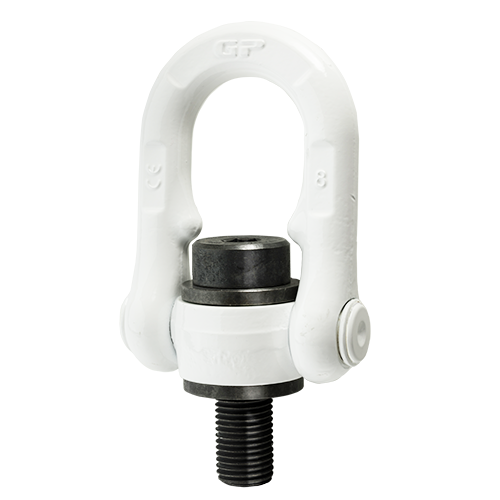

Otočný a výklopný závěsný bod Green Pin ADA

Otočný a výklopný závěsný bod Green Pin ADA pevnostní třídy G8. Tento závěsný bod se může otáčet o 360° a třmen se může vyklápět o 180°. Jako standard má ISO metrický závit. Nosnost WLL vyražená na třmenu je stanovená pro nejméně příznivý případ, t. j. pro polohu třmenu 90° k podélné ose vázacího bodu. Minimální koeficient bezpečnosti je 5:1. Výklopný závěsný bodý Green Pin ADA je dostupný v nosnostech WLL 0,4 t. až 12.5 t

Závěsný bod AL s metrickým závitem

Jakost G8

Koeficient bezpečnosti 5 : 1 (5xWLL)

Povrchchová úprava bílou barvou

Lze použít v rozsahu teplot -40°C až +200°C

Certifikáty EN 102 04-2.1, EN 102 04-2.2, EN 102 04-3.1, zkušební certifikát výrobce, CE prohlášení o shodě

0 Kč

Katalogové číslo	WLL	Torque	a	b	c	d	e	f	g	h	i	j	Hmotnost
Katalogové číslo	t	nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
GPADA08	0,4	6,5	8	36	42	12	18	35	69	34	35	43	0.43
GPADA10	0,7	13	10	36	40	12	18	37	69	34	35	43	0.44
GPADA12	1	22	12	36	38	12	23	39	69	34	35	43	0.46
GPADA14	1,3	35	14	36	36	12	23	41	69	34	35	43	0.47
GPADA16	1,6	55	16	36	43	12	28	43	69	34	35	52	0.52
GPADA18	2	80	18	36	41	12	28	45	69	34	35	52	0.54
GPADA20	2,5	110	20	36	39	12	33	47	69	34	35	52	0.59
GPADA22	3	150	22	53	57	19	32	70	104	49	52	71	1.88
GPADA24	4	190	24	53	56	19	37	72	104	49	52	71	1.93
GPADA27	5	280	27	53	63	19	45	64	104	49	52	71	1.96
GPADA30	6,3	380	30	53	63	19	45	64	104	49	52	71	2.03
GPADA36	10	600	36	73	93	30	54	83	149	68	72	98	5.35
GPADA39	10	870	39	73	93	30	63	83	149	68	72	98	5.45
GPADA42	12,5	1000	42	71	87	30	63	84	146	68	77	98	5.56
