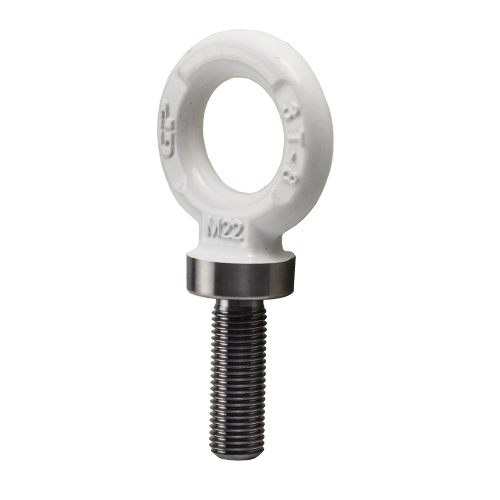

Závěsné oko Green Pin AL

Green Pin zvedací oko pevnostní třídy G 8. Sortiment zvedacích ok z legované oceli zahrnuje standardně 22 různých velikostí ISO metrických závitů. K dispozici jsou také další speciální typy závitů, jako je UNC. WLL pro zvedací body jsou platné pouze pro zvedání v příme linii, ale lze je zatěžovat i šikmým tahem při zmenšení WLL. Delší závit AL umožňuje montáž skrz otvor s matkou a podložkou na druhé straně. Matice na šroubu by měla být alespoň třídy 8, ale doporučuje se třída 10 nebo 12. Na těle zvedacího oka jsou vyraženy nosnost WLL a značka CE. Bezpečnostní faktor je 5:1. Závěsné oko Green Pin AL je dostupné v rozsahu s nosností WLL od 0,2 t do 36 t.

Jakost G8

Koeficient bezpečnosti 5 : 1 (5xWLL)

Povrchchová úprava bílou barvou

Lze použít v rozsahu teplot -40°C až +200°C

Certifikáty EN 102 04-2.1, EN 102 04-2.2, EN 102 04-3.1, zkušební certifikát výrobce, CE prohlášení o shodě

0 Kč

Katalogové číslo	WLL	a	b	c	d	e	f	g	Hmotnost
Katalogové číslo	t	mm	mm	mm	mm	mm	mm	mm	kg
GPAL06	0,2	6	20	34	20	20	17	7	0.05
GPAL08	0,4	8	20	34	20	24	17	7	0.06
GPAL10	0,7	10	20	38	22	30	19	8	0.08
GPAL12	1	12	25	47	27	36	23	10	0.14
GPAL14	1,2	14	30	57	30	40	27	14	0.25
GPAL16	1,5	16	36	63	35	55	31	14	0.39
GPAL18	2	18	36	63	35	55	31	14	0.40
GPAL20	2,5	20	40	72	40	59	34	16	0.58
GPAL22	3	22	42	82	45	66	38	19	0.77
GPAL24	4	24	55	95	55	84	40	20	1.12
GPAL27	5	27	55	95	55	84	40	20	1.19
GPAL30	6	30	60	108	60	99	51	24	1.87
GPAL33	7	33	60	108	60	99	51	24	1.96
GPAL36	8	36	65	118	68	117	48	25	2.44
GPAL39	9	39	65	118	68	117	48	25	2.59
GPAL42	10	42	70	142	80	135	61	31	4.14
GPAL45	15	45	70	142	80	135	61	31	4.15
GPAL48	18	48	95	181	97	150	69	42	8.22
GPAL52	20	52	95	181	97	150	69	42	8.55
GPAL56	25	56	95	181	97	150	69	42	8.85
GPAL60	30	60	95	181	97	150	69	42	9.16
GPAL64	36	64	95	181	97	150	69	42	9.55
