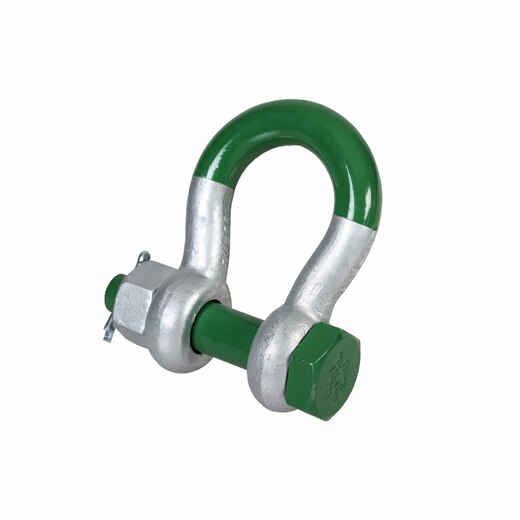

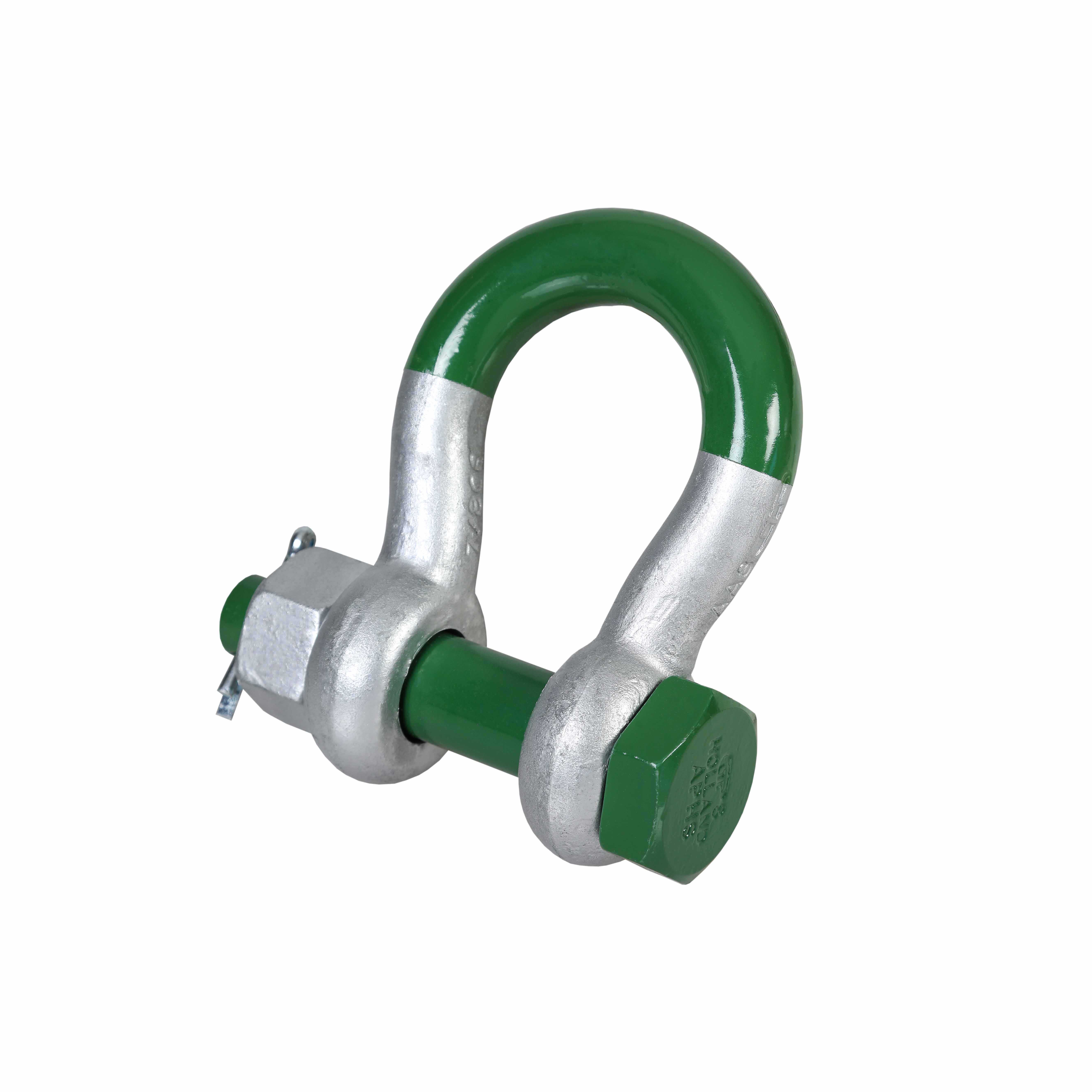

Prohnutý třmen Green Pin Super Bow G-5263

Prohnutý třmen Green Pin Super Bow G-5261 jakosti G8 s maticí a závlačkou. Dvojí jištění zabraňuje náhodnému uvolnění čepu. Díky žárovému pozinkování je zajištěna jeho dlouhodobá životnost. Je vhodný jak pro jednopramenné, tak i vícepramenné zvedací systémy a je dostupný v rozsahu WLL od 3,3 do 175 tun.

Materiál vysokopevnostní ocel, G8, popouštěná a temperovaná

Koeficient bezpečnosti 5:1

Povrchová úprava žárovým pozinkováním

Lze použít v rozmezí teplot -20°C až +200°C

Cerifikáty EN 102 04 2.1, 2.2, 3.1, zkušební certifikát výrobce, DNV-ST-0378, CE prohlášení o shodě, ABS PDA, ABS MA, LROS

Odpovídá normě ASME B30.26

0 Kč

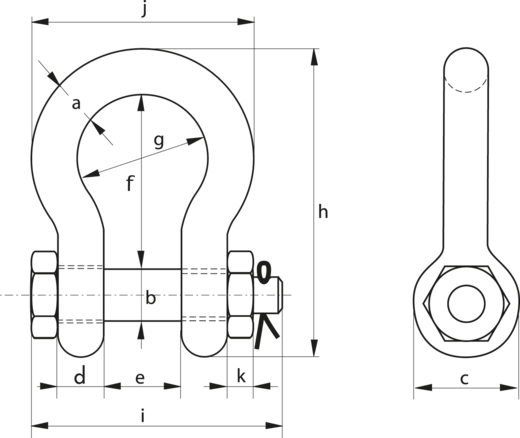

Číslo katalogu	WLL	Hmotnost čepu	a	b	c	d	e	f	g	h	i	j	k	Hmotnost
Číslo katalogu	t	kg	mm											kg
SUGHMB13	3,3	0,18	13,5	16	34	13	22	51	32	90	80	59	13	0.40
SUGHMB16	5	0,3	16	19	40	16	27	64	43	110	98	75	17	0.73
SUGHMB19	7	0,45	19	22	46	19	31	76	51	129	115	89	19	1.19
SUGHMB22	9,5	0,73	22	25	52	22	36	83	58	144	130	102	22	1.73
SUGHMB25	12,5	1,08	25	28	59	25	43	95	68	164	150	118	25	2.56
SUGHMB28	15	1,41	28	32	67	28	47	108	75	186	166	131	27	3.60
SUGHMB32	18	1,79	32	35	73	32	51	115	83	201	184	147	30	4.95
SUGHMB35	21	2,3	35	38	79	35	57	133	92	227	197	162	33	6.62
SUGHMB38	30	2,76	38	42	88	38	60	146	99	249	202	175	19	8.11
SUGHMB45	40	4,92	45	50	104	45	74	178	126	300	243	216	23	14.8
SUGHMB57	55	6,95	57	57	119	57	83	197	138	342	283	252	26	23.3
SUGHMB70	85	12,2	70	70	145	70	105	260	180	438	339	320	32	45.1
SUGHMB83	120	21,1	83	83	164	83	127	329	190	537	397	356	39	72
HDSUHM0150	150	28,12	95	95	204	95	147	400	238	644	453	428	50	116
HDSUHM0175	175	39,15	105	108	235	105	169	410	275	686	496	485	50	156
