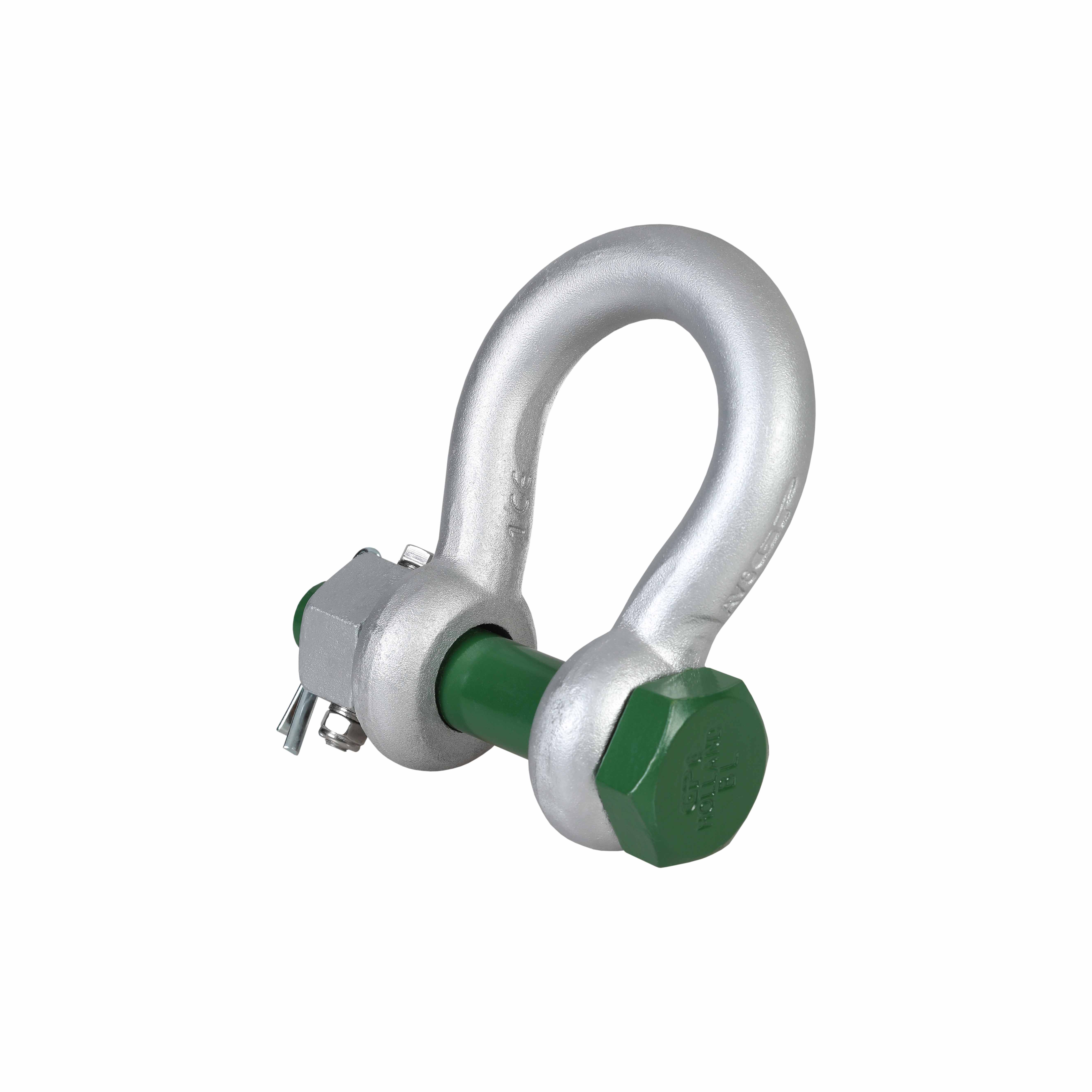

Prohnutý třmen Green Pin G-4143

Prohnutý třmen Green Pin G-4143 s maticí, závlačkou a fixací matice. Třmen G-4143 nabízí trojitě jištěný čep - matící, závlačkou a šroubem fixovanou maticí. Pokud je břemeno namáháno vibracemi, je tento třmen tou správnou volbou. Třmen G-4143 odpovídá širokému spektru certifikací nezávislých certifikačních společností, jako například DNV GL. Je vhodný jak pro jednopramenné, tak i vícepramenné zvedací systémy a je dostupný v rozsahu WLL od 2 do 85 tun.

Materiál vysokopevnostní ocel, G6, kalená a popouštěná

Koeficient bezpečnosti 6:1

Povrchová úprava žárovým pozinkováním

Lze použít v rozmezí teplot -40°C až +200°C

Kód zpětného sledování

Cerifikáty EN 102 04 2.1, 2.2, 3.1, zkušební certifikát výrobce, DNV 2.7-1a, DNV 2.7-1b, CE prohlášení o shodě, ABS PDA, ABS MA

Odpovídá normě EN 13889

0 Kč

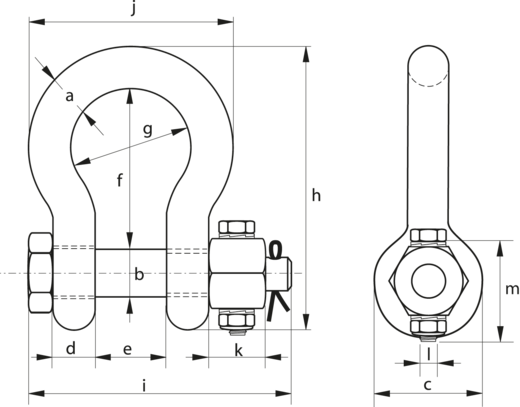

Číslo katalogu	WLL	a	b	b	d	e	f	g	h	i	j	k	l	m	Kroutící moment	Hmotnost
Číslo katalogu	t	mm													Nm	kg
GPGHMB13FN	2	13,5	16	34	13	22	51	32	90	80	59	13	M6	35	8,4	0.42
GPGHMB16FN	3,25	16	19	40	16	27	64	43	110	98	75	17	M6	40	8,4	0.74
GPGHMB19FN	4,75	19	22	46	19	31	76	51	129	115	89	19	M6	45	8,4	1.18
GPGHMB22FN	6,5	22	25	52	22	36	83	58	144	130	102	22	M8	50	20	1.77
GPGHMB25FN	8,5	25	28	59	25	43	95	68	164	150	118	25	M8	55	20	2.58
GPGHMB28FN	9,5	28	32	67	28	47	108	75	186	166	131	27	M10	60	39	3.66
GPGHMB32FN	12	32	35	73	32	51	115	83	201	184	147	30	M10	65	39	4.80
GPGHMB35FN	13,5	35	38	79	35	57	133	92	227	197	162	33	M10	70	39	6.54
GPGHMB38FN	17	38	42	88	38	60	146	99	249	202	175	19	M8	75	20	8.19
GPGHMB45FN	25	45	50	104	45	74	178	126	300	243	216	23	M8	90	20	14.0
GPGHMB50FN	35	50	57	112	50	83	197	138	332	269	238	26	M10	100	39	19.9
GPGHMB57FN	42,5	57	65	132	57	95	222	160	378	301	274	29	M12	110	68	28.3
GPGHMB65FN	55	65	70	145	65	105	260	180	433	329	310	32	M12	120	68	39.6
GPGHMB75FN	85	75	83	167	75	127	330	190	530	381	340	39	M12	140	68	62
