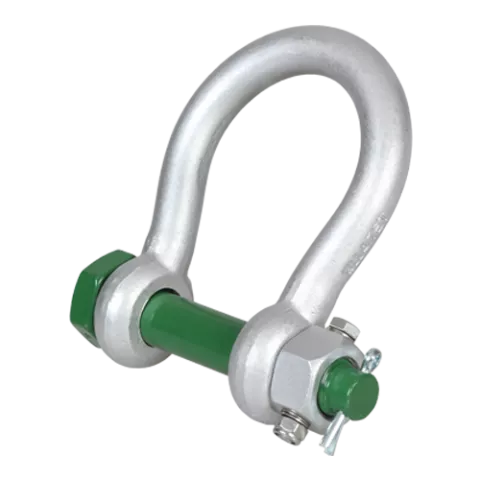

Prohnutý třmen Green Pin Big Mouth G-4243

Třmen G-4243, G8, s čepem, závitem a závlačkou. Má extra velké rozevření a lze jej připojit k rozměrným vázacím bodům. Třmen má proti uvolnění trojitě jištěný čep - matící, závlačkou a šroubem fixovanou maticí. Povrchová úprava žárovým pozinkováním zabezpečuje jeho dlouhou životnost. Třmen je možno použít jak pro jednopramenné, tak i vícepramenné vázací systémy. Je k dispozici v nosnostech WLL 4,75 t až 75 t.

Materiál vysokopevnostní ocel, G8, kalená a popouštěná

Koeficient bezpečnosti 6:1

Povrchová úprava žárovým pozinkováním

Lze použít v rozmezí teplot -20°C až +200°C

Kód zpětného sledování

Cerifikáty EN 102 04 2.1, 2.2, 3.1, zkušební certifikát výrobce, CE prohlášení o shodě

0 Kč

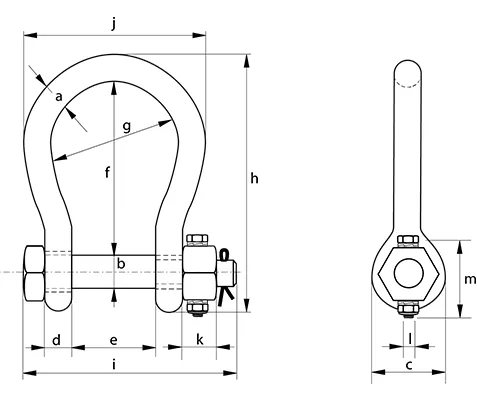

Číslo katalogu	WLL	a	b	b	d	e	f	g	h	i	j	k	Hmotnost
Číslo katalogu	t	mm											kg
ASGHMB22FN	4,75	22	25	52	22	63	112	88	173	157	132	22	M8	50	22	2.08
ASGHMB25FN	6,5	25	28	59	25	75	135	105	204	183	155	25	M8	55	22	3.14
ASGHMB28FN	8,5	28	32	66	28	82	148	115	225	205	171	27	M10	60	43	4.36
ASGHMB32FN	9,5	32	35	72	32	90	162	126	248	224	190	30	M10	65	43	5.95
ASGHMB35FN	12	35	38	79	35	100	180	140	274	245	210	33	M10	70	43	7.87
ASGHMB38FN	16	38	42	88	38	106	216	159	319	248	235	19	M8	75	22	10.2
ASGHMB45FN	25	45	50	103	45	127	248	175	370	296	265	23	M8	90	22	16.7
ASGHMB50FN	30	50	57	112	50	146	273	207	411	332	307	26	M10	100	43	25
ASGHMB65FN	55	65	70	145	65	165	314	213	487	389	343	32	M12	120	75	45
ASGHMB83FN	75	83	83	164	83	184	330	254	537	455	420	39	M12	140	75	70.0
